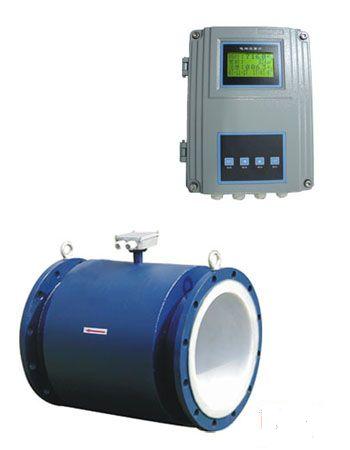

| Split-type electromagnetic flowmeter |
| 品牌 |
國儀 |
型號 |
GY-LDE |
| 類型 |
電磁流量計 |
測量范圍 |
0-10000（m3/h） |
| 精度等級 |
0.5，1.0，1.5 |
公稱通徑 |
10-2000（mm） |
| 適用介質 |
液體 |
工作壓力 |
0-16（MPa） |
| 工作溫度 |
-40-350（℃） |
|
|
| GY-LDE分體式電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內領先水平。 |
GY-LDE 分體式電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
PN電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆介質溫度：聚四氟乙烯襯里≤180℃??????
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
|
口徑 |
流量范圍(m3/h) |
口徑 |
流量范圍(m3/h) |
|
φ15 |
|
φ450 |
|
|
φ20 |
|
φ500 |
|
|
φ25 |
|
φ600 |
|
|
φ40 |
|
φ700 |
|
|
φ50 |
|
φ800 |
|
|
φ65 |
|
φ900 |
|
|
φ80 |
|
φ1000 |
|
|
φ100 |
|
φ1200 |
|
|
φ150 |
|
φ1600 |
|
|
φ200 |
|
φ1800 |
|
|
φ250 |
|
φ2000 |
|
|
φ300 |
|
φ2200 |
|
|
φ350 |
|
φ2400 |
|
|
φ400 |
|
φ2600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | | |
